钳制器
时间：2020-12-17 14:25:36浏览量：2362
结构和功能

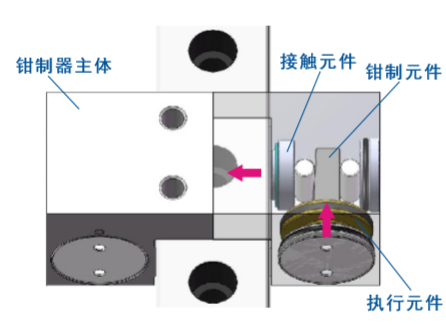

滚动直线导轨副钳制器由钳制器主体，执行元件、钳制元件、接触元件等组成，是与滚动直线导轨副配套使用的高性能功
能部件。具有固定工作台、精密定位、防止振动和提高刚度的功能，带刹车型还具有紧急刹车的作用。
特点：
— 通过楔形块扩力原理，利用气压实现钳制
— 结构小巧，保持力强大
— 设计新颖，避免钳紧时产生刚性冲击
— 安装方便，与工作台直接连接，无需更改工作台尺寸
— 精密定位，适用于运动轴的气动夹紧
| 响应时间 | 工作压力 | 使用温度 | |
| 气压常开型 | ≤0.06S | 0.2～0.8MPa | 0℃～70℃ |
| 注：表中保持力对应的气压为0.6MPa；保持力在使用压力范围内与压力成正比。 | |||
| 规格代号 | 额定保持力（N) | 耗气量（ l /周期） |
| CP20S | 1000 | 0.018 |
| CP25S | 1200 | 0.02 |
| CP25W | 1200 | 0.02 |
| CP30S | 1750 | 0.028 |
| CP35S | 2500 | 0.03 |
| CP45S | 2600 | 0.04 |
| CP55S | 3000 | 0.07 |
| 规格代号 | 额定保持力（N) | 耗气量（ l /周期） |
| CP35R | 2200 | 0.03 |
| CP45R | 2500 | 0.04 |
| CP55R | 2600 | 0.04 |
| CP65R | 3000 | 0.07 |
